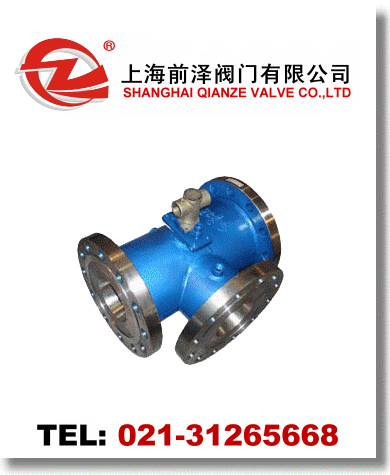

保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
保溫三通球閥產品特點
1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）
一、保溫三通球閥連接尺寸表
|
公稱壓力或壓力級 |
主要尺寸 |
公稱通徑DN（mm/in） |
|
15/1/2 |
20/3/4 |
25/1 |
32/1/4 |
40/1/2 |
50/2 |
65/2/1/2 |
80/3 |
100/4 |
125/5 |
150/6 |
200/8 |
|
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
二、保溫三通球閥型號、零件材料及主要參數
|
公稱壓力或壓力級 |
法蘭
密封性 |
產品型號 |
|
PN1.6pa |
凸面 |
BQ45F-16C |
BQ45F-16P |
BQ45F-16CF8 |
BQ45F-16CF3 |
BQ45F-16R |
BQ45F-16CF8 |
BQ45F-16R3 |
|
PN2.5pa |
光滑面 |
BQ45F-25 |
BQ45F-25P |
BQ45F-25CF8 |
BQ45F-25CF3 |
BQ45F-25R |
BQ45F-25CF8 |
BQ45F-25R3 |
|
PN4.0pa |
凹凸面 |
BQ45F-40 |
BQ45F-40P |
BQ45F-40CF8 |
BQ45F-40CF3 |
BQ45F-40R |
BQ45F-40CFR8 |
BQ45F-40R3 |
|
CLASS150 |
凸面 |
BQ45F-150（Lb）C |
BQ45F-150（Lb）P |
BQ45F-150（Lb）P8 |
BQ45F-150（Lb）P3 |
BQ45F-150（Lb）R |
BQ45F-150（Lb）R8 |
BQ45F-150（Lb）R3 |
|
主要零件材料 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|
密封圈 |
聚四氟乙烯 對位聚笨 |
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 |
|
適用
工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
|
適用溫度 |
-28~300℃ |
|
應用
規范 |
法蘭尺寸 |
JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 |
|
體驗試驗按 |
GB/T13927-89JB/T9092-99 |
|
其余制造規范均按本廠標準 |
|
備注 |
保溫三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。 | |
